一、視頻實拍

二、產品簡介

　　旋翼單流干式水表，用于一個居民單元或者家庭測量流經自來水管道飲用冷(熱)水的總量。生產標準為ISO4064 (GB/T 778-2007)。

三、產品類型

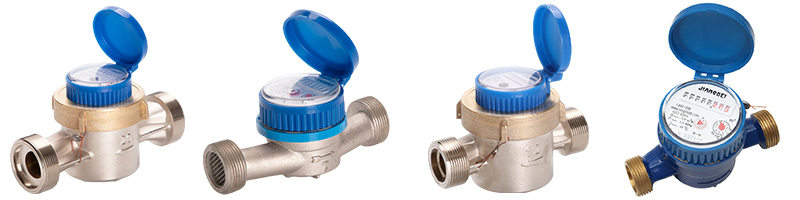

　　LXSC-15D3-40D3(冷水/防磁)和LXSC-15D5-40D5(冷水/不防磁)

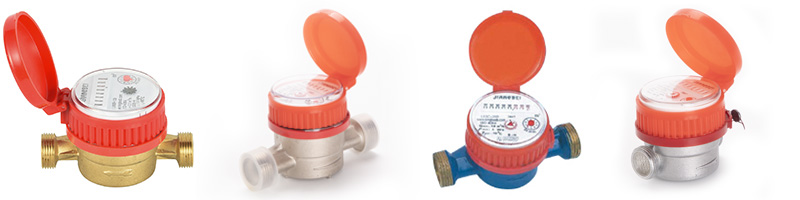

　　LXSCR-15D3-40D3(熱水/防磁)

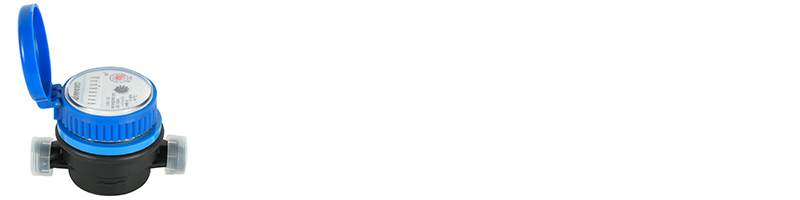

　　LXSC-Ds(塑殼)

四、主要特點

　　1. 體積小、重量輕；

　　2. 磁性傳動，防磁，本表可防止外部磁場干擾；

　　3. 干式計數器采用真空密封，防止冷凝霧化，可長期保持讀數清晰；

　　4. 計數器采用320°和360°兩種轉動，方便讀數；

　　5. 計量精度高，該表各項技術指標符合ISO4064 B級或C級標準(R80、R100、R125、R160標準)；

　　6. 銅殼可選本色，噴塑或鍍鎳，本表另有塑料表殼可供選擇；

　　7. 帶進水口濾網；

　　8. 可帶脈沖輸出；

　　9. 可適用于≤50℃冷水或≤90℃熱水；

　　10. 水壓≤1MPa或1.6MPa(即10bar或16bar)。

五、流量技術參數

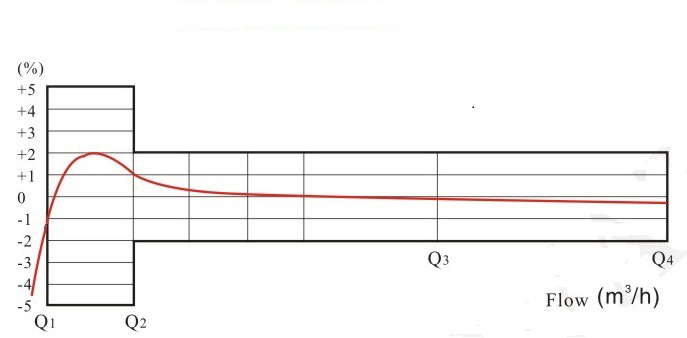

六、最大允許誤差

　?、?低區(Q?≤Q＜Q?)最大允許誤差為±5%

　?、?高區(Q?≤Q≤Q?)最大允許誤差為±2%(熱水表±3%)

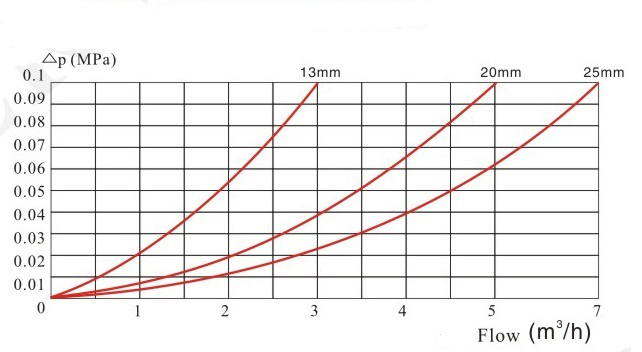

七、壓力損失曲線

八、外形及規格尺寸

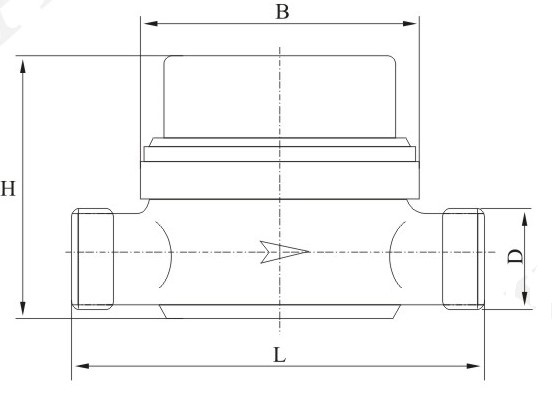

旋翼單流干式水表外形尺寸圖及規格參數表

公稱口徑	長	寬	高	連接螺紋
DN	L	B	H
mm				D
15	110	79.5	84	G?B
20	130	79.5	84	G1"B
25	160	79.5	84	G1?B
